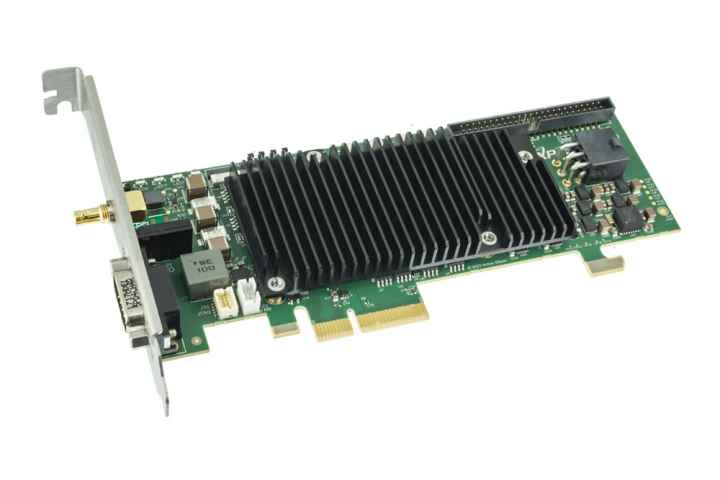

FireBird Single CXP-12 低矮框架采集卡是 Active Silicon 最先進的 FireBird 框架采集卡家族的最新成員之一。它支持一臺單連接的CXP-12攝像頭，數據速率最高可達12.5 Gbps。作為低矮型電路板，它適合小型嵌入式PC機箱和2U機架式機箱，以及標準PC。
FireBird 采用 Active Silicon 專有的 DMA 引擎技術“ActiveDMA”，實現極致性能。這項技術創新采用基于RISC的處理器技術，保證高速、低延遲的圖像數據傳輸和零CPU干預。
CoaXPress是專業和工業應用中高速成像的領先傳輸標準，現已包括更快的CXP-10和CXP-12速度。CoaXPress連接支持最高12.5 Gbps的數據速率，設備功率最高13W，設備控制最高42 Mbps——所有這些都集中在一根同軸電纜上。支持非常長的電纜長度——使用 Belden 1694A 電纜，最高可達 35 米 12.5 Gbps，100 米 3.125 Gbps——甚至更長的粗電纜。Active Silicon是CoaXPress國際標準的主要作者之一，該標準由日本工業成像協會（JIIA）托管。
FireBird 由 Active Silicon 的軟件開發工具包 ActiveSDK 支持。該項目作為單獨項目提供，便于快速系統開發和集成。它提供了全面的示例應用和優化庫，并通過通用 API 支持多種作系統，包括 Windows、Linux（64 位環境）和 QNX。第三方應用程序的驅動程序也可用，如Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW等。
驅動程序包含完整的GenICam支持，包括用于數據流和寄存器訪問的GenTL生產器。除了控制硬件的功能外，這些庫還包括用于圖像作和顯示的通用功能。另有一份詳細介紹ActiveSDK的數據表。
FireBird 單型CXP-12低矮幀采集卡可配備全高PC卡支架（用于普通PC使用），或配備低矮PC卡支架，可嵌入小型嵌入式PC機箱和2U機架式機箱。
特征：
>> CoaXPress 通過一根線纜實現高速數據、電源和
>> 攝像頭控制。
>> 高性能CXP 2.1，最高可達25Gigabits/秒的輸入速率。
>> 快速的PCI Express 3.0（Gen3）四通道接口。
>> ActiveDMA 引擎——零 CPU 使用率的獲取。
>> 全面的I/O，包括端部支架I/O。
>> 支持 PoCXP（Power over CoaXPress）。
>> HD-BNC（微型BNC）連接器。
>> 半長低矮的PCIe形態。
>> 適用于普通個人電腦、小型嵌入式電腦和2U機架式機箱。
>> 完全支持 GenICam（包括 GenTL Producer）。
>> 高速數據、電源和攝像頭控制，全部集中在一根線上。
>> 支持已驗證的ActiveSDK。
產品規格：
|
規格摘要 |
|
|
CoaXPress接口： |
兩個75歐姆HD-BNC連接器（也稱為Micro-BNC）各自支持所有CXP速度，最高可達12.5 Gbps。為相機供電時，HD-BNC和CoaXPress供電（PoCXP）可提供最高17W的電源，根據CoaXPress規范，相機可獲得13W的電源。 FireBird 單臺 CXP-12 支持一臺單連接的 CXP-12 攝像頭。 端部支架上的LED顯示了根據CoaXPress規范的鏈路狀態。 |
|
緩沖存儲器： |
最多可配備2GB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。 |
|
PCI Express： |
PCIe 3.0（Gen3）四通道接口，支持從 FireBird 傳輸到 PC 最高 3.4 Gbytes/sec。 |
|
輸入輸出 |
以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O： 4個光隔離輸入。 4個光隔離輸出。 4個TTL輸入，5V容忍。 4個TTL I/O，5V邏輯。 4個RS-422輸入。 4個RS-422輸出。 所有這些I/O信號都通過FireBird板上的50路接口提供。 端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分： 2個光隔離輸入。 3個TTL I/O，5V邏輯。 2個RS-422輸入。 1個RS-422輸出。。 |
|
電源輸入： |
提供一個6路PCI Express Graphics（PEG）連接器，用于連接PC電源的6路PEG接口。這只有PoCXP才需要。 |
|
兼容性 |
|
|
PCI Express 接口： |
PCIe 3.0（Gen3）四通道接口，最大有效載荷大小為512字節。 FireBird 單 CXP-12 低調幀采集器支持短地址包（32位）和長地址包（64位）。它還為圖像數據生成寫入，因此傳輸速率最高可達3.4 Gbytes/sec，具體取決于主機性能。 |
|
CoaXPress： |
FireBird Dual CXP-12 符合 CoaXPress 規范的 v2.1。 |
|
標準： |
歐盟 CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。 RoHS符合RoHS3指令2015/863/EU標準。 美國 EMC FCC A類。 該印刷電路板由UL認證制造商制造，防燃等級為94V-0。 |
|
物理和環境細節 |
|
|
尺寸： |
印刷電路板：168mm x 69mm。 整體：181mm x 69mm。 |
|
重量： |
待定 |
|
功耗（典型）： |
+3.3V：TBA mA +12V：PoCXP時最高25W。 |
|
儲存溫度： |
-15oC到+85oC。 |
|
工作溫度： |
0oC到+60oC。 |
|
相對濕度： |
10%到90%非冷凝（運行和儲存）。 |
-
