在智能制造中，機器視覺已經成為必不可少的一環。生產、裝配、質檢，甚至搬運、物流等各環節中亦可常見機器視覺的身影。然而隨著產品制作工藝水平的提高，隨著終端用戶對產品質量要求的提升，機器視覺測量、檢測仍會時常面臨精度、復雜程度、容錯性等多方面挑戰。

成像光學中，遠心是指視場角為零，即僅可接收平行于主光軸的入射光線，從而擺脫了傳統光學鏡頭近大遠小的特性，在最佳工作范圍內具有了恒定倍率，故更適合于高精度的工業場景。

光虎光學TTL系列雙遠心鏡頭，采用德國設計。物方與像方同為遠心光路，相同視野下可獲得更高精度與更大景深。可應對當下諸多需要精密尺寸檢測與定位的挑戰。

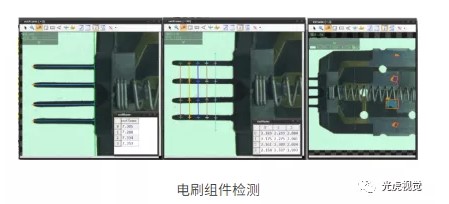

剎車燈用于發現前方車輛剎車，起到防止追尾事故發生的目的。電刷是剎車燈控制回路中的一個重要組成元件，負責在旋轉部件與靜止部件之間傳導電流。電刷一般需要對長度、平行度、間距與油污缺陷等幾個方面進行測量與檢測。

若采用FA鏡頭，首先，不容易獲得較小視野（≤20mm），特別是采用500萬~2000萬的大靶面高分辨率相機，因此造成分辨率損失；實際應用中，由于設備運行導致的位置偏差、機械振動等，使得標定好的倍率數據不再準確。最終實際精度在±0.1mm左右，遠低于客戶要求的±0.01mm精度。因此該視覺檢測系統更換為TTL11.5-45-70C雙遠心鏡頭，對2/3” 500百萬像素工業相機具有良好的適配性，配合背光源與環形光源可一次實現上述4種檢測需求。在提高精度、效率的同時，其雙遠心能忽略位置偏差與振動影響，大大降低誤判率。

汽車電子中控制器作為控制系統的核心零部件其成本約占汽車電子總成本的4%，汽車控制系統包括照明控制系統、電機控制系統和能源管理系統等。在LED車燈逐漸普及的同時，LED車燈控制器亦不斷演進發展，通過復雜的控制邏輯及算法推演實現LED車燈優化照明亮度、角度及高效節能性。

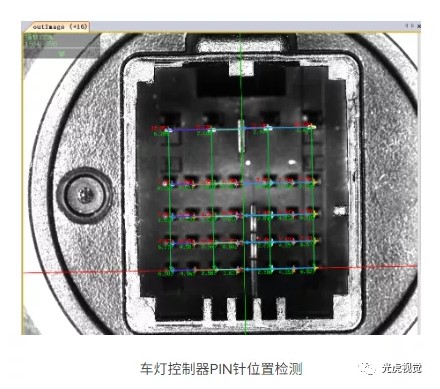

車燈控制器PIN針位置度檢測，公差±0.1mm，PIN針與控制器外殼高度差10mm左右。由于PIN針位置定義為與外殼X/Y方向上的相對位置坐標，所以外殼邊框輪廓與PIN針頂端必須同時拍攝清晰，并具有較高精度。光虎視覺選用TTL18.5-105-160C雙遠心鏡頭，具有18mm左右大景深，且可同時兼顧25μm左右物方分辨力。

【來源：光虎光學內部培訓資料】
